LOD 200
Tragwerksberechnung und Konzeption

Für die Planung und Berechnung von Tragwerken werden LOD 200 Daten verwendet.

In LOD 200 Modelle erweitern die Daten von LOD 100. Hierin werden zusätzlich zur Hauptgeometrie  alle für die Tragwerksplanung wichtigen Konstruktionselemente in ihrer tatsächlichen Größe und Position abgebildet.

Form und Orientierung werden dabei immer noch abstrahiert konstruiert. Sie sind jedoch ausreichend erkennbare Planungsgrundlage.

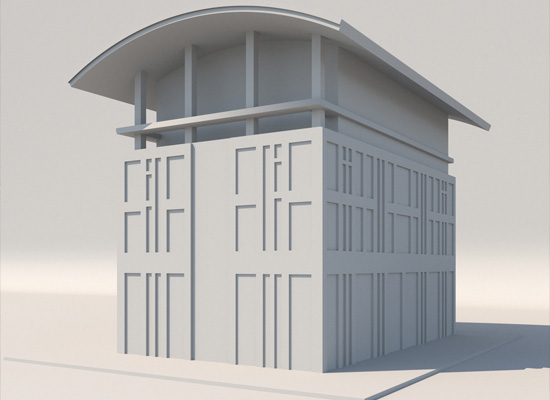

    Laserscanning_LOD_200

    Im LOD 200 CAD Modell sind enthalten:

    von außen:

    • Die charakteristische Hauptgeometrie vom Gebäude
    • Außenwände und Außenkanten
    • Stützen und Träger
    • Dächer und Aufbauten vereinfacht als Hüllkörper
    • Umrissöffnungen als Platzhalter für Türen und Fenster

    von innen:

    • die bestimmenden Hauptgeometrien
    • Umrissöffnungen für Türen und Fenster
    • Decken und Böden werden als Ebenen dargestellt
    • Treppen sind einfache geneigte Ebenen

    Jedes Elemente dient nur zum Zeck der Veranschaulichung und ist vereinfacht Der Unterschied zwischen gecannten und den konstruierten Daten wird  kleiner als 30 mm angestrebt.

    Im LOD 200 CAD Modell sind nicht enthalten:

    • Merkmale wie verwendete Materialien,  Oberflächen oder gar Farben
    • alle nicht statisch tragenden Bauteile

    Mit der Beschränkung auf die Hauptelemente eines Gebäudes wird im LOD 200 dessen Rohbauzustand veranschaulicht.



    Alle Einzelelemente werden stark vereinfacht zur Veranschaulichung dargestellt.
